Гибка — это не просто загиб кромки под нужным углом. Это управляемая пластическая деформация, в которой металл проходит границу упругости и фиксирует новую форму без разрыва волокон и ослабления сечения. В производственной практике это означает, что из одного плоского листа можно получить жёсткую пространственную деталь: короб, кассету, профиль, полку, усилитель, кронштейн. Чем увереннее мы держим углы, радиусы и расстояния до кромок, тем меньше слесарной доводки и сварки потребуется на следующих этапах.
Компания «Царь Горы» организует полный маршрут: от подготовки развёртки и выбора оснастки до контроля первой детали и выпуска серии. Мы гнём конструкционную сталь, нержавейку, алюминий, латунь и медь на листогибах с ЧПУ; работаем как с разовыми партиями, так и с регулярными позициями номенклатуры. При необходимости включаем соседние операции — лазерную резку, маркировку, зачистку, сварку, цинкование и порошковое покрытие — чтобы вы получили готовый комплект без временных потерь на логистику между подрядчиками.
Что даёт гибка по сравнению с резкой и сваркой
Сборка из отдельных полос под сварку — путь понятный, но не всегда технологичный: лишние швы, деформация от тепла, длительная подгонка. Гибка решает эти вопросы в корне. Одна деталь с правильно заложенными полками и отгибами заменяет несколько сварных элементов. Жёсткость достигается формой, а не толщиной. Экономится металл, сокращается число операций, исчезают «слабые места» в виде продольных швов. Для вас это выражается в трёх вещах: стабильные допуски, более высокая внешняя культура изделия и предсказуемые сроки.
Прайс-лист (ориентировочные цены)
Окончательная стоимость рассчитывается по чертежу: материал, толщина, суммарная длина линий гиба, число переходов, оснастка, срочность. Цены ниже — для оценки и сравнения, не являются публичной офертой.
| Материал / толщина | Ед. | Цена, руб. | Комментарий |
|---|---|---|---|
| Сталь конструкционная (Ст3/08ПС/09Г2С) | |||
| 0,5–1,0 мм | м гиба | от 45 руб. | Скидка на серию |
| 1,5–2,0 мм | м гиба | от 70 руб. | Контроль пружинения |
| 3–4 мм | м гиба | от 110 руб. | Поддержка длинных деталей |
| 5–6 мм | м гиба | от 170 руб. | Калибровочный проход по ТЗ |
| Нержавеющая сталь (AISI 304/430/316) | |||
| 0,8–1,5 мм | м гиба | от 90 руб. | Плёнка на лицевой стороне |
| 2–3 мм | м гиба | от 140 руб. | Чистая оснастка |
| 4–5 мм | м гиба | от 210 руб. | Фиксированный радиус |
| Алюминий (АМг/АД/Д16Т) | |||
| 1–2 мм | м гиба | от 100 руб. | Радиус ≥ 1,5×S |
| 3–4 мм | м гиба | от 160 руб. | Проставки против рисок |
| Медь и латунь | |||
| 0,8–2,0 мм | м гиба | от 140 руб. | Декоративная чистота кромки |
| 3–4 мм | м гиба | от 210 руб. | Контроль отпечатков |
| Специальные операции | |||
| Замкнутый край (hemming) | пог. м | от 120 руб. | Два прохода |
| Z-гиб (двойной) | шт. | от 60 руб. | Точное позиционирование |
| Отбортовка отверстия | шт. | от 25 руб. | Усиление зоны крепежа |
| Сегментная гибка кассет | шт. | от 180 руб. | Смена секций инструмента |
| Радиусная гибка (большой R) | м гиба | от 190 руб. | Радиусные пуансоны |
| Орграсходы | |||
| Настройка и программирование | заказ | от 900 руб. | DFM, карты гиба |
| Минимальный заказ | заказ | от 3000 руб. | Зачёт в стоимость работ |
| Срочный запуск | коэф. | ×1.5 | Отдельный слот |
Примечание: прайс ориентировочный; точный расчёт — по чертежу и спецификации.
Оборудование и оснастка

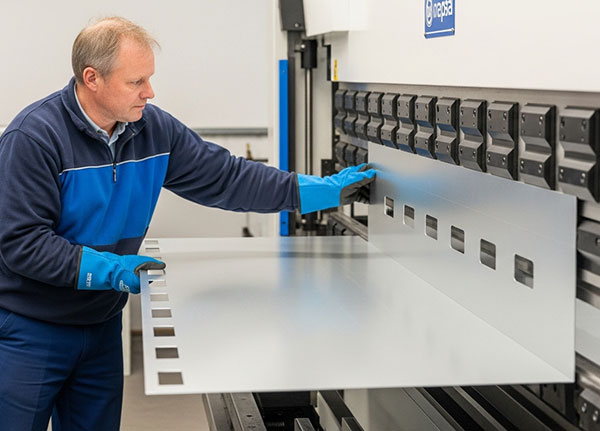

Основа участка — листогибы с ЧПУ, оснащённые обратной упорной линейкой и системами компенсации прогиба балки. Мы работаем с библиотекой пуансонов и V-матриц: прямых, радиусных, «гусиной шеи» для глубоких коробов, сегментных наборов для кассет. Правильно подобранное сочетание «пуансон—матрица» определяет и радиус на кромке, и необходимость калибровочного прохода, и минимальную высоту полки.
Чтобы угол «встал» с первой попытки, мы учитываем пружинение материала и корректируем глубину хода пуансона в управляющей программе. На длинных деталях включаем crowning — компенсацию прогиба — чтобы угол не «растекался» к краям. При работе с тонким окрашиваемым металлом используем чистую оснастку и защитные проставки, чтобы не получить риски на лицевой стороне.
Технологии гибки: от воздушной до калибровочной, от замкнутого края до Z-перехода
- Воздушная гибка закрывает большинство задач — угол задаётся глубиной проникновения, а радиус привязан к ширине V-матрицы. Метод быстрый и щадящий к инструменту, хорошо подходит для серий.
- Калибровочная (в матрице) нужна, когда важен фиксированный радиус и «деревянный» угол без разброса; как правило, применяется на ответственных изделиях и нержавейке.
- Замкнутый край (hemming) — способ укрепить кромку и убрать острый торец перед покраской; состоит из двух проходов: предварительный загиб и калибровка в замок.
- Отбортовка усиливает зону крепления вокруг отверстий: при небольшой толщине это важная операция, позволяющая обойтись без втулок и бобышек.
- Z-гиб и многопроходные загибы формируют сложные развёртки. Здесь критична точность упоров и порядок операций, чтобы не «зажать» деталь в инструменте.
- Радиусная гибка работает с декоративом и алюминием: большой R снимает напряжения и исключает заломы на мягких сплавах.
DFM-подготовка: развёртка, припуски, K-фактор и минимальные расстояния
Мы начинаем не со станка, а с файла. Принимаем DXF/DWG (контур), STEP/IGES (3D-тело), при необходимости помогаем с экспортом из SolidWorks/Inventor/КОМПАС. На DFM-этапе:
- Считаем развёртку с учётом K-фактора и нейтрального слоя, чтобы длина заготовки совпала с фактической после гибки.
- Проверяем минимальные отступы: от линии гиба до отверстий и кромок, от гиба до гиба — чтобы не раздавить зоны и не получить морщины.
- Заложим разгрузочные прорези в углах коробов, где сходятся две линии гиба, — так уходим от смятия.
- Определяем последовательность операций: что гнём первым, а что — последним, чтобы следующий загиб не упирался в инструмент.
- Предусматриваем покрытие: укажем места подвеса, окна для схода порошка, кромки без острых граней.
Такое проектирование экономит время в цехе и снижает вероятность правок уже «по месту».
Контроль качества: измеряем не только угол
Для нас важно не просто «90° по паспорту». Мы проверяем радиус, перпендикулярность полок, параллельность, соблюдение базовых размеров, отсутствие складок на линии гиба и рисок на лицевых поверхностях. На серии вводим выборочный контроль по карте, а для ответственных изделий отправляем первую деталь на согласование с заказчиком. Каждая партия маркируется, комплектуется по узлам и упаковывается — на участке сборки детали сразу попадают на своё место.
Интеграция с резкой, сваркой и покраской: быстрее запуск, меньше рисков
Часто гибка становится центром маршрута: лазерная резка → гибка → сварка/заклёпка → шлифовка → покраска/оцинкование. Когда все этапы у одного исполнителя, нет «разрыва» в допусках, а график производства не зависит от очередей у разных подрядчиков. Мы добавляем на раскрое метки линий гиба, делаем замки под точечную сварку, готовим отбортовки под заклёпки — сборка идёт без кондукторов и «творчества» на столе.
Базовые партии типовых позиций в Санкт-Петербурге закрываем в диапазоне 1–3 рабочих дней после утверждения файла и материала. Срочные слоты выделяем отдельно — сообщаем коэффициент и точное «окно». Доставка по городу и области, либо самовывоз; по запросу поставим защитную плёнку, вложим схемы сборки, промаркируем каждую деталь и её позицию в узле.
